Источники бесперебойного питания DPA UPScale ST S2
 |

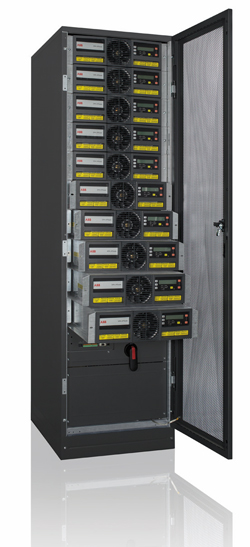

DPA UPScale ST S2 – энергосберегающий модульный ИБП мощностью от 10 до 400 кВт
В современном цифровом мире, центры обработки данных последнего поколения предъявляют повышенные требования к защите электропитания. Этим требованиям соответствует DPA UPScale™ ST S2, энергосберегающий модульный трехфазный ИБП.
Основные особенности серии DPA UPScale ST S2
Система ИБП DPA UPScale сочетает непревзойденные в своем классе КПД и мощность со следующими функциональными характеристиками:
- Интеллектуальные, независимые модули
- Модули малого веса (10 кВт = 18,6 кг; 20 кВт = 21,5 кг.) Даже один человек без труда может произвести оперативную замену модуля
- Полная совместимость с любой нагрузкой, выходной коэффициент мощности = 1,0
- Горячая замена модулей
- Лучшая в своем классе компактность
(200 кВт = 0,42 м2, 472 кВт/м2)
- Возможно параллельное соединение стоек. Суммарная мощность системы может достигает 400кВт!
- Входной коэффициент мощности PF = 0,99
- КПД до 95,5% в режиме двойного преобразования и до 98% в эко-режиме
- Зарядка батарей без пульсации существенно увеличивает срок службы батарей
- Широкий диапазон входного напряжения
(–23%/+15%) при полной нагрузке
- Включение до 20 модулей в параллель
Опции
- Защита от обратного напряжения
- Холодный старт
- Монтаж внутренних компонентов может быть выполнен с использованием Halogrn free кабеля. В случае возгорания отсутствуют опасные для здоровья компоненты. Актуально в местах большого скопления людей (крупные предприятия, аэропорты, ж.д. вокзалы и т.д.)
- Удаленный монтитринг (ПО Newavewatch), модем/ethernet, или модем/GSM
- Температурный датчик для температурной компенсайии заряда батарей
- Внешний батарейный кабинет
|
|
 |
 |
 |
 |
 |
DPA UPScale ST 40
Макс. вых. мощность:
2x20=40 кВт
Батареи: 80 x 7/9 А/ч
Резервирование: 20 кВт (n+1)
Габ. размеры (Ш х В х Г):
550 x 1135 x 770 мм
Вес (без модулей и батарей): 92 кг. |

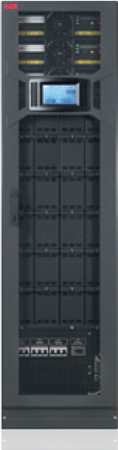

DPA UPScale ST 60
Макс. вых. мощность:
3x20=60 кВт
Батареи: 240 x 7/9 А/ч
Резервирование: 40 кВт (n+1)
Габ. размеры (Ш х В х Г):
550 x 1975 x 770 мм
Вес (без модулей и батарей): 173 кг. |
DPA UPScale ST 80
Макс. вых. мощность:
4x20=80 кВт
Батареи: отсутствуют
Резервирование: 60 кВт (n+1)
Габ. размеры (Ш х В х Г):
550 x 1135 x 770 мм
Вес (без модулей и батарей): 82 кг. |

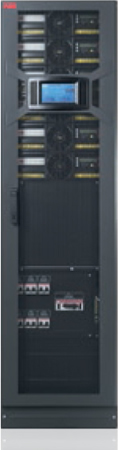

DPA UPScale ST 120
Макс. вых. мощность:
6x20=120 кВт
Батареи: отсутствуют
Резервирование: 100 кВт (n+1)
Габ. размеры (Ш х В х Г):
550 x 1975 x 770 мм
Вес (без модулей и батарей): 133 кг. |

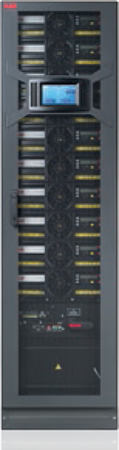

Макс. вых. мощность:
10x20=200 кВт
Батареи: отсутствуют
Резервирование: 180 кВт (n+1)
Габ. размеры (Ш х В х Г):
550 x 1975 x 770 мм
Вес (без модулей и батарей): 174 кг. |
| |
|
|
|
|

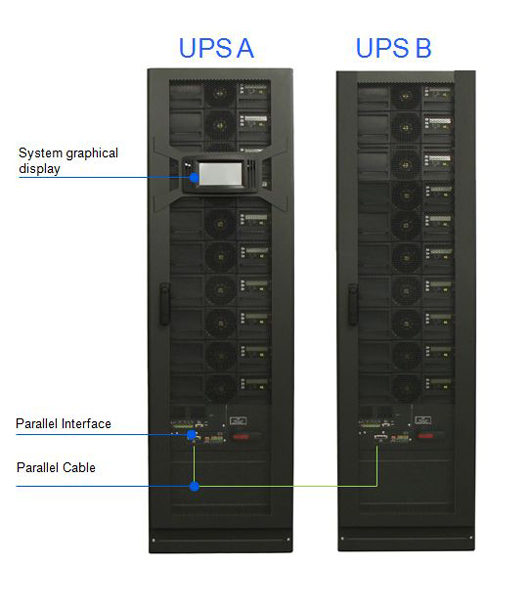

Параллельное соединение DPA UPScale ST S2 |
 |
Конфигурация параллельной системы
| Конфигурация системы |
UPSA |
UPSB |
| Графический дисплей |
+ |
- |
| Параллельный интерфейс |
+ |
+ |
Параллельный кабель
5, 10, 15, 20, 25м |
+ |
- |
|

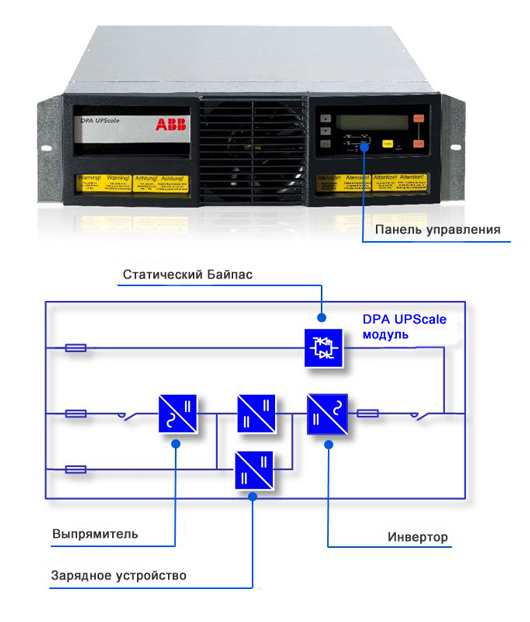

Блок схема силовых модулей DPA UPScale M10 и M20 |
 |
Каждый силовой модуль представляет собой полноценный 3-х фазный ИБП со всеми необходимыми узлами: выпрямитель, инвертор, зарядное устройство, контрольное устройство, статический (электронный) байпас, панель управления, светодиодная мнемоническая индикация, жидкокристалический дисплей, который отображает все параметры силового модуля и журнал событий event log.
Основные характеристики модуля DPA UPScale ST2
| Тип модуля |
M10 |
M20 |
| Номинальная мощность модуля, кВт |
10 |
20 |
| Вход / выход |
TN, TT, 3ф + N |
| Номинальное входное напряжение |
3x380/220V+N, 3x400/230V+N, 3x415/240V+N |
| Входная частота |
35 - 70 Гц |
| Тип применяемых батарей |
VLRA, NiCd |
| Число батарей VRLA 12V в одной цепочке (без снижения выходной мощности) |
34 - 50 |
48 - 50 |
| Мощность зарядного устройства |
10% |
| Номинальное выходное напряжение |
3x380/220V+N или 3x400/230V+N или 3x415/240V+N |
| Допустимая перегрузка |
125% нагрузка - 10 мин., 150% нагрузка - 60 с. |
| Выходная частота |
50 или 60 Гц |
| Вес |
18,6 кг |
21,5 кг |
| Размеры (ШхВхГ), мм |
488 х 132 х 540 (3HU) |
|
|
 |

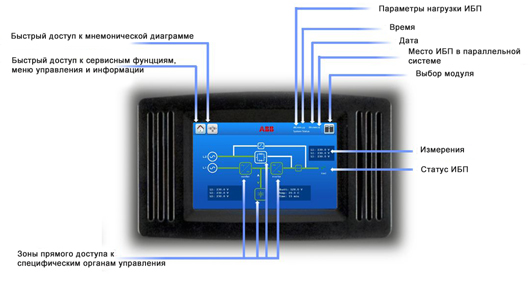

Новый графический сенсорный дисплей предлагает пользователю интуитивно понятный дружеский интерфейс. Имеет 7-и дюймовый сенсорный экран и делает управление и мониторинг ИБП простым и удобным. |
| |
|
|
