Сброс пароля и изменение сетевых настроек SNMP адаптера APC AP9619, AP9631

Что делать, если вам попала сетевая карточка APC AP9619 или AP9631 и вы не знаете ее сетевые настройки (IP адрес) и пароль.

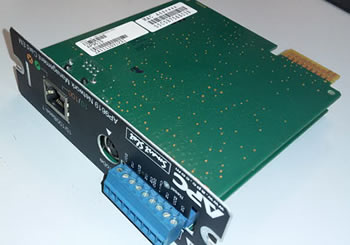

AP9619 AP9631

Наиболее простым способом является настройка ее сетевых параметров с помощью утилиты конфигурирования IP параметров устройств от производителя APC

Для этого необходимо установить SNMP адаптер в ИБП.

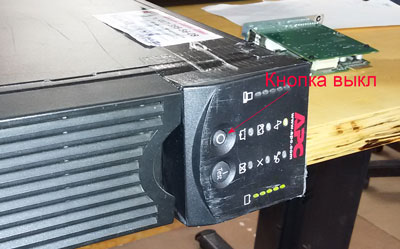

Важно! Вставлять и извлекать сетевую карту можно только при полностью выключенном ИБП! Для этого ИБП нужно выключить кнопкой Выкл., затем отсоединить шнур питания из розетки 230В, нажать повторно кнопку Выкл и держать до полного выключения ИБП. Вентиляторы выключаются, ИБП полностью обесточивается.

APC

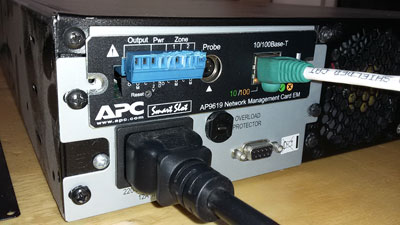

После установки SNMP адаптера в ИБП подключаем его в локальную сеть и включаем ИБП. Ждем некоторое время для загрузки адаптера.

AP9619 SNMP

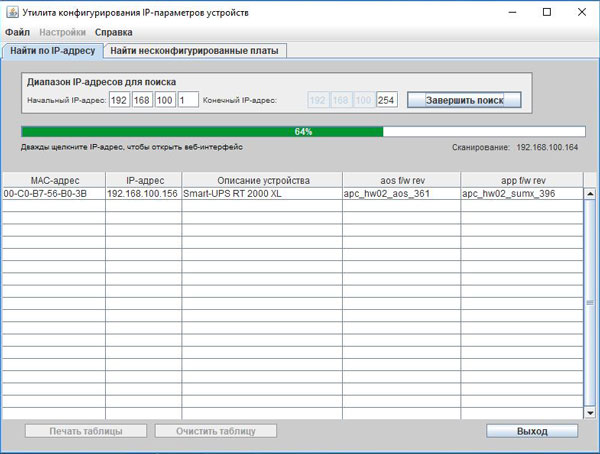

Запускаем утилиту конфигурации IP-параметров устройств. Если эта карточка использовалась ранее в вашей организации, то скорее всего ее IP адрес принадлежит вашей сети в известном диапазоне. На вкладке "Найти по IP-адресу" задаем диапазон IP-адресов и нажимаем кнопку "Начать поиск". Начинается поиск SNMP адаптеров и, если карточка находится она появляется в таблице. Таким образом мы узнаем IP-адрес карточки и набав его в браузере можем произвести дальнейшую настройку адаптера. Пользователь и пароль с правами администратора по умолчанию apc, apc.

AP9619 SNMP

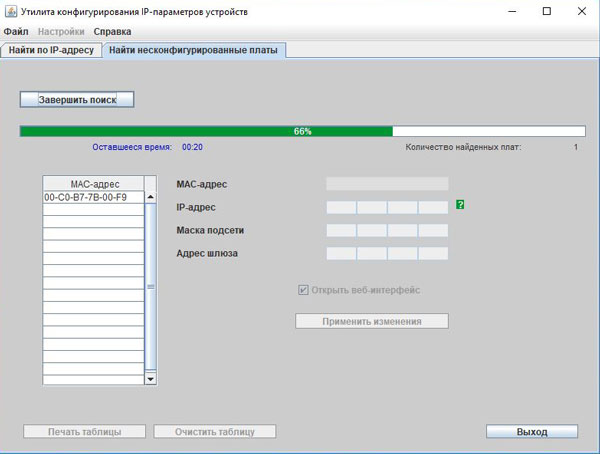

Если карточка попала к вам из неизвестной организации, то скорее всего узнать IP-адрес вышеприведенным способом не получится. В этом случае можно воспользоваться вкладкой "Найти несконфигурированные платы". Нажимаем поиск и, если программа обнаруживает карту SNMP, в таблице появляется ее MAC-адрес.

AP9619 SNMP

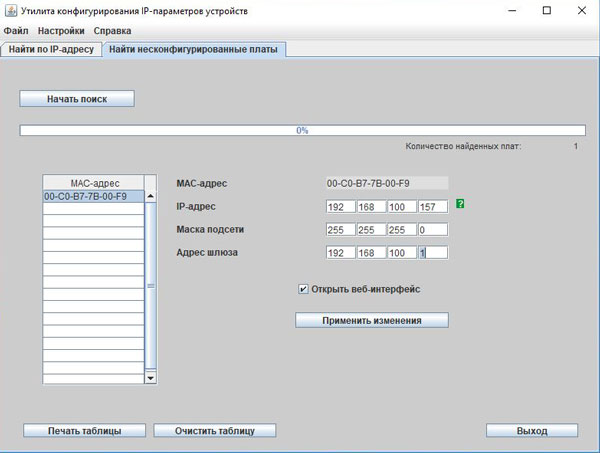

Щелкаем на MAC-адресе и справа вводим необходимые сетевые параметры.

AP9619 SNMP

С помощью кнопки "Применить изменения" заносим новые сетевые параметры в карточку. (В нашем случае изменения вносились только со второй попытки). Затем уже в браузере мы имеем возможность продолжать конфигурировать SNMP-адаптер.

Однако, здесь вы можете столкнуться с новыми проблемами: 1. Пользователь/пароль - apc/apc по умолчанию не работают. 2. Карточка не была найдена вышеуказанным способом.

В этом случае приходится конфигурировать SNMP-адаптер с помощью программы эмуляции терминала, например HyperTerminal, Tera Term или PuTTY (мы использовали PuTTY, параметры соединения для выбранного порта: 9600 бит/с, 8 бит данных, без проверки четности, 1 стоповый бит, без контроля потока).

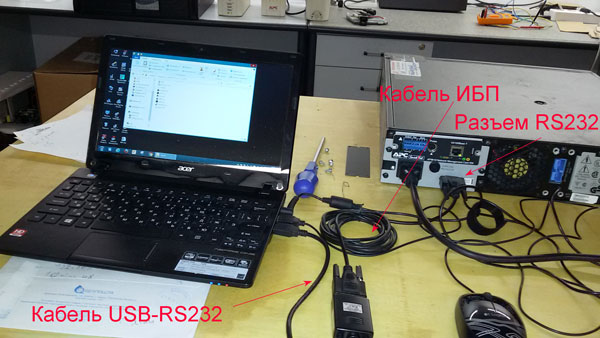

Подключаем компьютер к разъему RS 232 ИБП с помощью переходного кабеля USB-RS232 и прилагаемого к ИБП кабеля (940-0024C bkb 940-015c). Использование последнего кабеля обязательно! Напрямую подключать кабель USB-RS232 к ИБП нельзя! Все подключения необходимо производить при полностью выключенном ИБП. Ethernet кабель отсоединить.

AP9619 SNMP

Включаем ИБП, ждем пару минут. Запускаем гипертерминал на компьютере.

AP9619 SNMP

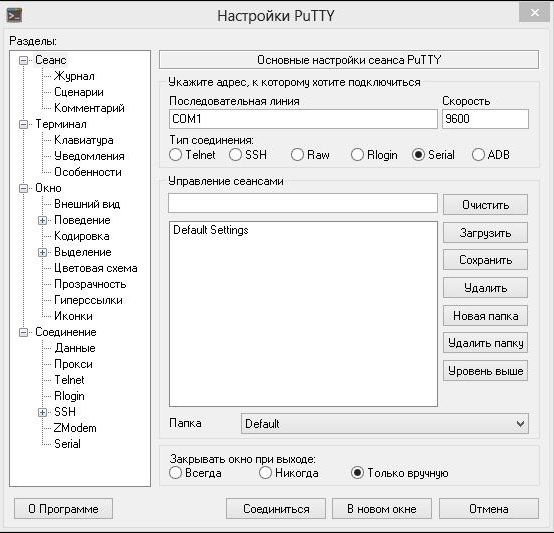

Выбираем тип соединения Serial. Устанавливаем номер COM порта, скорость и нажимаем кнопку "Соединиться". Для карты AP9619 скорость - 9600, для карты AP9631 - 2400.

AP9619 SNMP

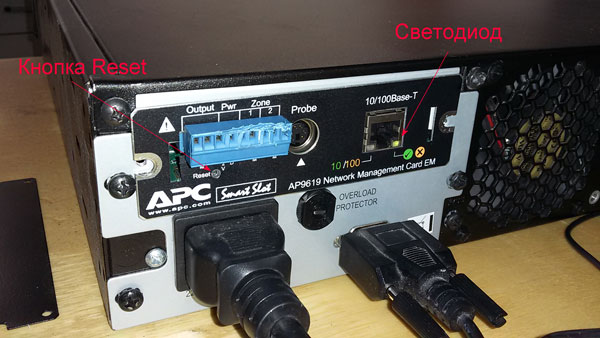

Для того чтобы зайти в настроки необходимо получить приглашение user name/password по умолчанию apc/apc. Для этого нажимаем кнопку Reset с помощью скрепки. Светодиод на рзъеме RJ45 начинает моргать (зеленый-желтый). В это время нажимаем кнопку Reset еще раз.

AP9619 SNMP

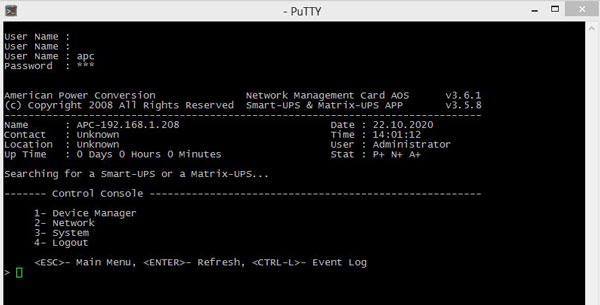

После нажимаем Enter на компьютере несколько раз нечасто (примерно 1р в 3с), появляется приглашение, вводим apc/apc и заходим в настройки SNMP адаптера. Так выглядит интерфейс AP9619:

AP9619 SNMP

Необходимо обязательно настроить сетевые параметры, прописать обычного пользователя и пользователя с правами администратора, чтобы можно было в дальнейшем производить остальные настройки с использованием браузера по сети. Можно настроить все и через гипертерминал.

AP9619 SNMP

У карты AP9631 интерфейс отличается:

AP9619 SNMP

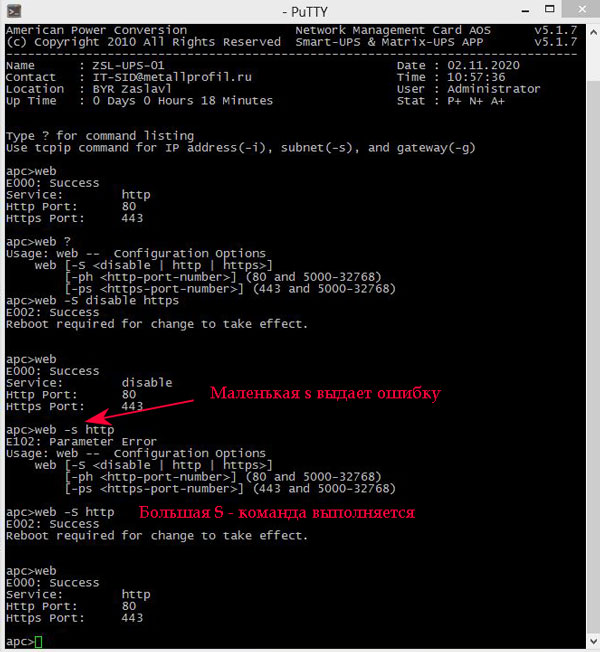

При настройке конфигурации нужно учитывать регистр некоторых параметров. Так, например, команда web использует параметр -S - большая буква. При вводе маленькой буквы выдается ошибка.

AP9631 SNMP

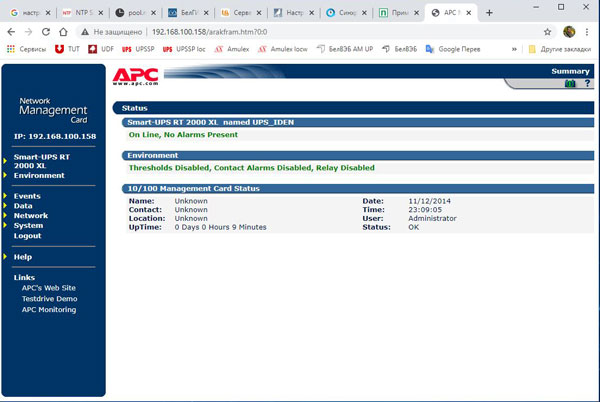

Сохранив сделанные изменения, выключаем полностью ИБП. Отсоединяем компьютер от разъема RS232 ИБП. Подключаем ИБП в компьютерную сеть. Запускаем браузер, вводим IP-адрес адаптера, вводим имя пользователя и пароль пользователя с правами администратора (которые мы прописали до этого).

AP9619 SNMP

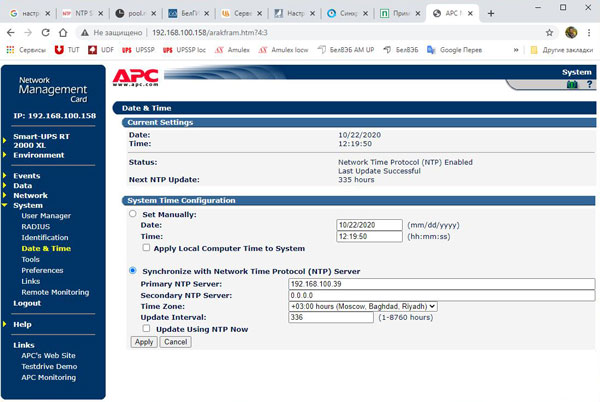

Если мы зашли с правами администратора, то мы имеем возможность настраивать SNMP адаптер по своему усмотрению.

AP9619 SNMP

При входе с правами обычного пользователя многие настройки будут недоступны. Интерфейс может отличаться в зависимости от внутреннего ПО SNMP адаптера.

Андрей Ларионов
