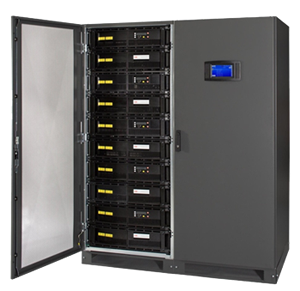

Источники бесперебойного питания Conceptpower DPA 500


DPA 500

Уникальная модульная система защиты электропитания для вычислительных центров и непрерывных производственных процессов мощностью до 3 MВт

Источник бесперебойного питания (UPS, ИБП) Conceptpower DPA 500 специально разработан компанией ABB Power Protection SA - Newave для крупных и средних центров обработки данных (ЦОД). Conceptpower DPA 500 - модульный источник бесперебойного питания расчинан на мощность нагрузки от 100 кВт до 3 MВт, обеспечивает максимальную готовность, нулевое время простоя и низкую совокупную стоимость владения. Модульная архитектура в основе Conceptpower DPA 500 обеспечивает надежность и простоту обслуживания.

Основным элементом системы Conceptpower DPA 500 является монтируемый в стойку модуль 100 кВт. В одной стойке может быть установлено 5 таких модулей, 6 стоек могут быть соеденены параллельно. В результате выходная мощность системы может достигать 3 MВт. Conceptpower DPA 500 является единственным модульным ИБП на рынке, который можно легко масштабировать до 3 МВт обеспечивая качественное и надежное электропитание.

Силовые модули могут быть добавлены в систему по мере увеличения требований к мощности, что позволяет избежать необходимости в использовании максимальной проектной конфигурации на начальной стадии развития бизнеса.

Максимальная защищенность нагрузки и безотказность системы, благодаря истинно «горячей» замене модулей, позволяет легко добавлять или убирать модули без перехода на байпас (нагрузка питается от инвертора без перехода на незащищенную сеть). Эта технология обеспечивает готовность на уровне шести девяток (99,9999 %), что является необходимым условием для достижения нулевого времени простоя.

Надежность и готовность Conceptpower DPA 500 обеспечивается благодаря Децентрализованной параллельной архитектуры (DPA). Каждый модуль содержит все аппаратное и программное обеспечение, необходимое для полноценного функционирования системы и представляет собой полноценный ИБП на уровне модуля. Каждый модуль имеет свой собственный независимый статический байпас, выпрямитель, инвертор, логику управления, панель управления, зарядное устройство и аккумуляторную батарею. Все важные компоненты дублируются и распространены среди отдельных модулей, для того чтобы устранить потенциальные единые точки отказа.

Conceptpower DPA 500 обладает низкой совокупной стоимостью владения, обеспечивает высокую энергоэффективность (КПД), масштабируемость и эргономичный дизайн, что позволяют легко обслуживать оборудование. Уровень КПД до 96 % значительно снижает эксплуатационные расходы на систему охлаждения.

С 1 января 2017 г. компания ABB Power Protection SA - Newawe внедряет новую технологию Xtra VFI, которая обеспечивает повышение КПД Conceptpower DPA 500 на малых нагрузках, что еще больше снижает совокупную стоимость владения. Более подробную информацию можно найти в разделе Дополнительная документация.


DPA 500

Основные преимущества системы:

  • Номинальная мощность модуля 100 кВт
  • Номинальная мощность одной стойки 500 kВт
  • Широкий диапазон мощности: от 100 кВт до 3 MВт
  • Единичный коэффициент выходной мощности (кВА = кВт)
  • Высокая плотность мощности до 335 кВт/м2
  • КПД в online режиме до 96 %
  • КПД в эко-режиме до 99 %
  • Горячая замена модулей (OSM Online Swap Modularity )
  • Любые сервисные работы без отключения режима online
  • Подвод силовых кабелей сверху или снизу
  • Встроенная защита от обратного напряжения - стандарт
  • 7'' цветной графический сенсорный экран один на всю систему
  • LCD дисплей с мнемонической диаграммой на каждый модуль
  • Встроенный механический сервисный байпасс (опция)

Технические характеристики Conceptpower DPA 500:


Общие данные
Диапазон мощности системы 100 кВт - 3 MВт
Номинальная мощность модуля 100 кВт
Номинальная мощность стойки 500 кВт
Выходной коэффициент мощности 1.0
Технология Двойное преобразование напряжения, бестрансформаторный, модульный ИБП, децентрализованная параллельная архитектура
Параллельная конфигурация До пяти модулей в стойке (500kW) / до 6 стоек в параллель (3 MW)
Подвод силовых кабелей Снизу или сверху - стандарт
Доступ для сервисного обслуживания Только с фронтальной стороны
Защита от обратного напряжения Встроена - стандарт
Дисплей системы Цветной, графический сенсорный экран
Технология
Технология Online двойное преобразование
VFI-SSS-111 (напряжение и частота на выходе не зависят от входной сети)
Вход
Номинальное входное гапряжение 3x380/200 V + N, 3x400/230 V + N, 3x415/240V + N
Диапазон входного напряжения (без перехода на батареи) 308-460V (-23-+15%) <100% нагрузка,
280-460V (-30-+15%) <80% нагрузка,
240-460V (-40-+15%) <60% нагрузка
Гармонические искажения входного тока THDi <= 3% при 100% нагрузке
Диапазон частоты 35-70 Гц
Входной коэффициент мощности 0.99 при 100% нагрузке
Мягкий старт Да
Выход
Выходное напряжение (по выбору) 3x380/220 V +N, 3x400/230 V + N, 3x415/240 V +N
Погрешность напряжения <+/-1% при статической нагрузке
<+/- 4% при ступенчатой нагрузке
Искажения формы напряжения <2% при линейной нагрузке/ <4% при нелинейной нагрузке
Частота 50 или 60 Гц (по выбору)
КПД
В on-line режиме До 96%
В эко - режиме >= 99%
Окружающая среда
Степень защиты IP 20
Температура хранения от -25° до +70°C
Температура эксплуатации 0° - + 40°C
Высота над уровнем моря 1000 м без изменеия характеристик
Батареи
Число 12 В блоков в цепочке 40-50 блоков
Тип VRLA, герметизированные необслуживаемые свинцово-кислотные с регулируемым клапаном, NiCd, большой емкости
Зарядное устройство Децентрализованое, имеется в каждом модуле
Обмен информацией
Интерфес пользователя Графический сенсорный экран (один на стойку - стандарт)
Децентрализованный LCD дисплей + мнемосхема (один на каждый модуль - стандарт)
Коммуникационные порты USB, RS-232, сухие контакты, SNMP адаптер (опция)
Интерфейсы пользователя Удаленное отключение ИБП, управление от дизель-генератора, разъем для подключения внешнего переключателя байпасс
Совместимость
Стандарты безопасности IEC/EN 62040-1
Стандарты EMC IEC/EN 62040-2
Стандарты на рабочие характеристики IEC/EN 62040-3
Производство ISO 9001:2008, ISO 14001:2004
Вес, размеры
Вес 975 кг (500 кВт без батарей)
Размеры ШxВxГ 1580 x 1975 x 940 мм



Дополнительная документация Размер Язык
Conceptpower DPA 500 100kW - 3 MW. Подробное описание. Каталог продукции 4,34MB english
Conceptpower DPA 500 100кВт - 3МВт. Подробное описание. Каталог продукции 1,31MB русский
Conceptpower DPA 500. Технические характеристики 837KMB english
Conceptpower DPA 500. Руководство пользователя 4,40MB english
Conceptpower DPA 500. Презентация 12,00MB english
Conceptpower DPA 500. Xtra VFI. Повышение КПД при любой нагрузке 616КB english
Conceptpower DPA 500. Xtra VFI. FAQ 197КB english
Conceptpower DPA 500. EU Declaration of Conformity 319КB english
Conceptpower DPA 500. Таможенный Союз. Декларация соответствия 380КB русский
Модульная трехфазная система ИБП Conceptpower DPA 500. Newave 1,70MB english
